UPA FULL 19SET ADAPTER

Nuevo programador USB UPA con adaptadores completos

Las 4 razones principales para obtener el programador USB UPA

1. Idioma:  inglés.
2. Versión de Hardware:   V2014
3. Software Vesion:  V1.3
4. Función de Apoyo Nec, pero tiene un adaptador Sin NEC en el paquete

UPA programador USB Descripción:

Nueva Upa-USB es el conjunto completo con todos los adaptadores, el dispositivo principal puede ser conectado directamente al UUSP (Programador en serie UPA-USB) de Elrasoft.com o mediante un cable de extensión DB9 macho / hembra 1: 1 opcional. Está equipado con un enchufe ZIF de 40 pines para todos los dispositivos DIP / DIL estrechos y anchos, así como con un enchufe SOIC ZIF (150 mil, estrecho) de 16 pines para cubrir los dispositivos más utilizados.

La configuración del dispositivo se realiza a través de claves de configuración especiales que hacen que el trabajo sea conveniente y seguro en comparación con el cableado manual.

Los paquetes adicionales se pueden cubrir con adaptadores comúnmente disponibles enchufados en el enchufe ZIF de 40 pines.

El dispositivo principal incluye además un conector ISP de 10 pines donde los adaptadores ISP incluidos se pueden conectar mediante un cable flatribbon estándar 1: 1 (incluido). Los adaptadores PLCC ISP incluidos se deben colocar directamente sobre el chip soldado del dispositivo de destino, lo que hace que el trabajo sea conveniente y seguro en comparación con la soldadura o el uso de clips que se conectan todo manualmente. (La alimentación de la UUSP al destino del ISP se puede habilitar o deshabilitar mediante un puente junto al conector ISP de 10 pines)

Información de actualización del programador de dispositivos UPA-USB V1.3:

Se agregó compatibilidad con MC9S12HY64 / HA32
Se agregó compatibilidad con memoria flash serie: A25L512 / 010/020/040/080/016/032, SST25VF512A / 010A / 020B / 040B / 080B / 016B / 032B, S25FL004A / 008A / 016A / 032A / 024A
Se agregó , Soporte 24C1025 Se
agregó memoria de borrado masivo de datos a los PIC 16F913-7 / 946, 12F629 / 675
Función de secuencia de
comandos agregada GetPage Función de secuencia de comandos agregada AutoBaudRateDevice (solo dispositivos hc08)
Función de secuencia de comandos agregada GetProgrammerFrameChildCtrl (AChildCtrlName: string): TControl
Función de secuencia de comandos agregada EnablePicMrogramory, AID, AConfig, ACalibration, AEEPROM: boolean): boolean;
Error corregido con funciones de script ProgramDevice, ReadDevice … cuando se usa con PICs
Error corregido con la función SetHC08SecurityBytes (SecBytes: string)
Se corrigió el error con la lectura 68hc11 si el oscilador no está configurado en
Archivos de ejemplo de script actualizados automáticamente
El software está firmado digitalmente, el
controlador USB upausb.sys está firmado digitalmente

EEproms

Simplemente conecte la placa base al programador UPA directamente o usando un cable de extensión DB9 macho / hembra (1: 1). Inserte la clave de configuración correcta en la ranura de la placa base y comience a programar a través del ZIF o SOIC Socket. También puede usar el cabezal de cinta plana DIL a 10 pines incluido, colocarlo dentro del zócalo ZIF y conectar un clip o abrazaderas SOIC para uso de ISP desde allí.

MCU de Motorola

Elija el adaptador que desee utilizar, conecte el cable plano al adaptador (siempre se indica PIN1, tanto en el cable como en el adaptador) y también al conector ISP de 10 pines de la placa principal. Seleccione la fuente de suministro de VCC mediante el puente en la placa principal junto al conector ISP (encendido = destino suministrado desde upa, apagado = destino tiene suministro propio). Deslice el adaptador sobre la MCU PLCC soldada en la PCB de destino. (Sin soldadura, sin revisión de pines, sin recuento de pines, ahorra mucho tiempo y molestias y le permite hacer su trabajo más rápido, preciso y más fácil)

Una vez que su taller esté equipado con nuestro juego de adaptadores, tendrá una experiencia UPA completamente nueva.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5 / 9, CR16HCT5 / 9

Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC32X516

Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KSP8, MC68HC11KS2, MC68HC11KSPH8, MC68HC11KS2

Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Arquitectura Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR Riesgo de 8 bits: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmegatin162, ATmega6432ymega, ATmegatin162, ATmega6432ymega12

Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16: PIC16F627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84F870, PIC16F872, PIC16F84 (A) ), PIC16F876 (A), PIC16F877 (A)

EEPROM I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM28-005, K , PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microcable: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST995, ST950240, ST95020, ST9502 , ST95P08, X5043, X5045

EEPROM Varios: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* EEPROM solamente

NEC ..uDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS … TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0 / HC912

TMS370CX58 TMS370CX58 78K0 / HC912 TMS375C006

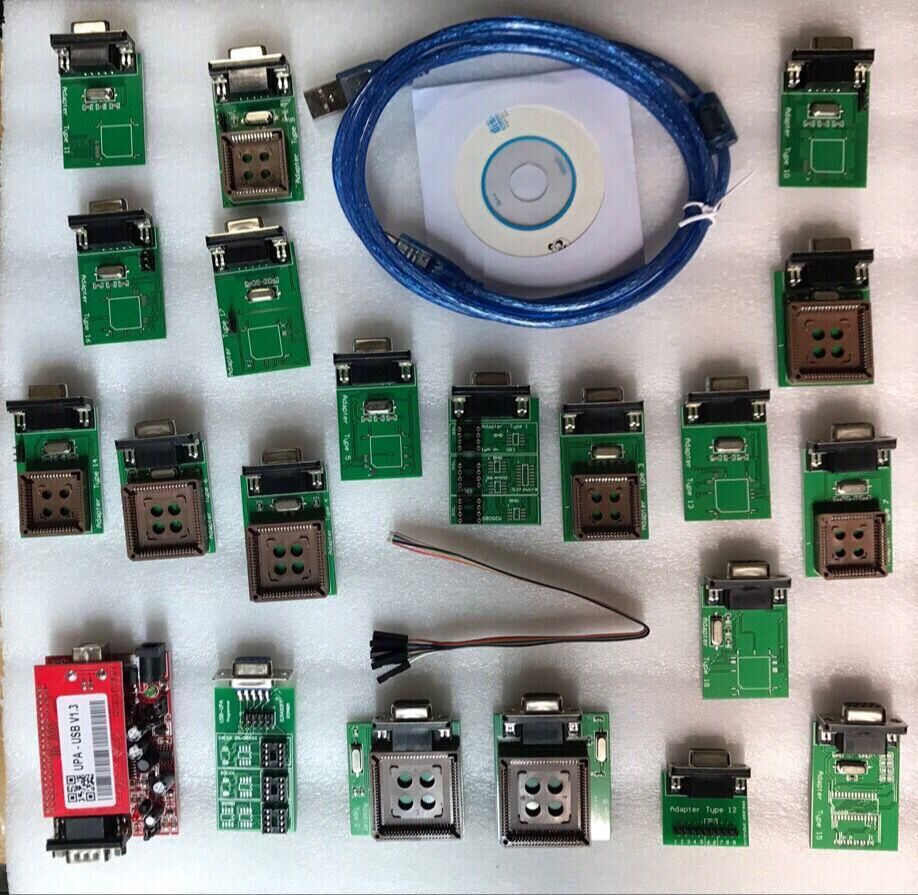

Lista del paquete:

unidad 1pcXMain
1pcXUSB cable
1pcXCD
1pcX5pin cable
1pcXAdapter Tipo 1 por EPROM I2C, SPI, Microondas ae M35080
1pcXAdapter Type2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84
1pcXAdapter Type3 Motorola MC68HC08AS-PLCC52
1pcXAdapter Type4 Motorola MC68HC11KA2 / 4 + MC68HC11KS-PLCC68
1pcXAdapter Type5 Motorola MC68HC ( 9) 08-QFP64
1pcXAdapter Type6 Motorola MC68HC11F1-PLCC68
1pcXAdapter Type7 Motorola MC68HC05H12-PLCC52
1pcXAdapter Type8 Motorola MC68HC11K-PLCC84
1pcXAdapter Type9 Motorola MC68HC11A8 / E1 / E9 /
E10XAdapter Type7 Motorola
Q68Adapter Type7 MC68HC11K-QFP80
1pcXAdapter Type12 Dirección extendida
1pcXAdapter Type13 Motorola MC68HC11A8 / E1 / E9 / E20-QFP64
1pcXAdapter Type14 Motorola MC68HC05B4 / B6 / B8 / B16 / B32 + MC68HC705B16 / B32-PLCC52
1pcXAdapter Tipo 715 Motorola MC6HC-Type
715 / B8 / B16 / B32 + MC68HC (7) 05X16 / X32-QFP64
1pcXAdapter Type17 Motorola MC68HC (9) 12B32-MC68HC (9) 12D60 (A) -QFP80
1pcXAdapter Type18 Motorola MC68HC11F1-QFP80
1pcXAdapter Type19 Motorola-MC68HC11
